Требования по установке камер для системы распознавания номеров "Автомаршал"¶
Для получения консультации по выбору и оптимальному расположению камер заполните опросный лист
Опросный лист по установке камер
Схема расположения камеры для системы распознавания номеров "Автомаршал"¶
Для корректного распознавания важно, чтобы камеры были расположены соответствующим образом:
- в зоне распознавания угол, под которым будет находиться номер, должен быть не более 30 градусов;
- номер в кадре должен располагаться горизонтально, максимальный угол отклонения от горизонта 5 градусов.
Рекомендации по выбору объектива для распознавания номеров¶
- 6 мм на расстоянии 5-6 метров
- 8 мм на расстоянии 6-8 метров
- 12 мм на расстоянии 8-10 метров
- 16 мм на расстоянии 12-16 метров
- 20 мм на расстоянии 16-20 метров

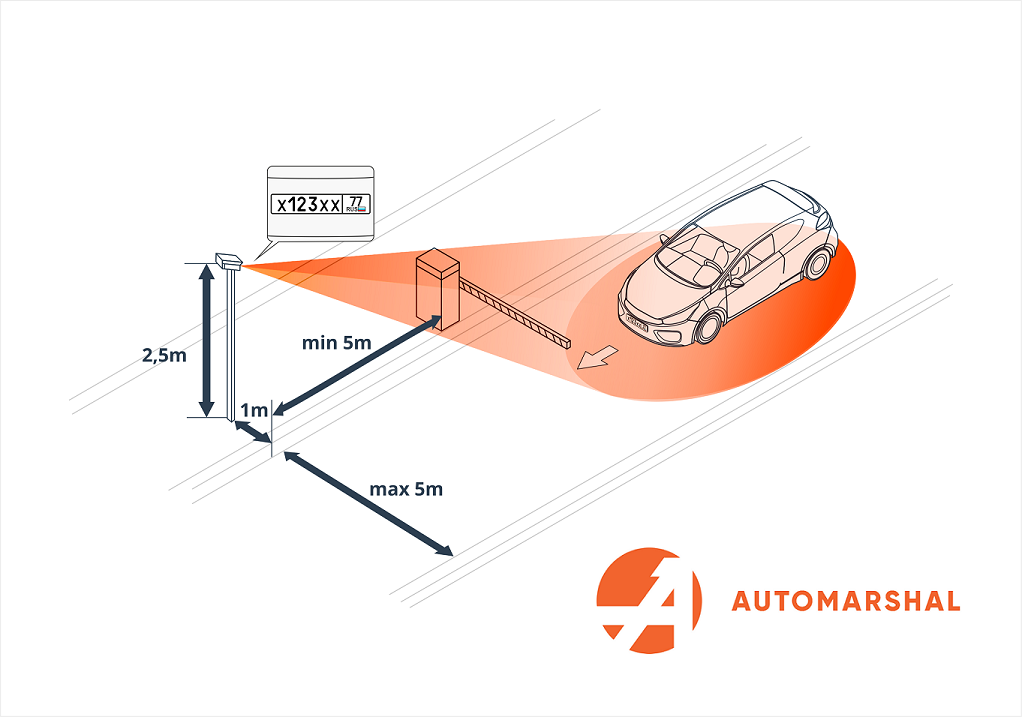

Типовая схема установки камеры относительно шлагбаума для организации въезда транспорта на территорию¶
Рекомендации по установке камер и отладка изображения для распознаванияРекомендации по установке камер и отладка изображения для распознавания
После получения изображения в Автомаршале необходимо отрегулировать положение камеры и объектив (zoom и focus) для получения изображения, пригодного для распознавания.
Рекомендуем учесть следующие факторы:

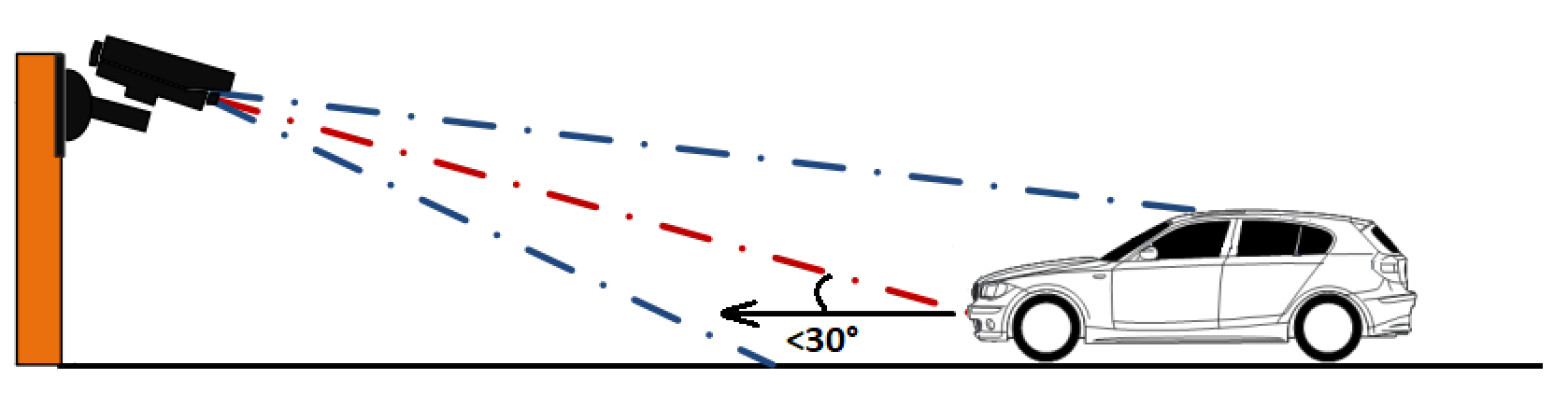

- Оптимальным является расположение камеры прямо над проезжей частью, с небольшим углом наклона вниз (не более 30 градусов).

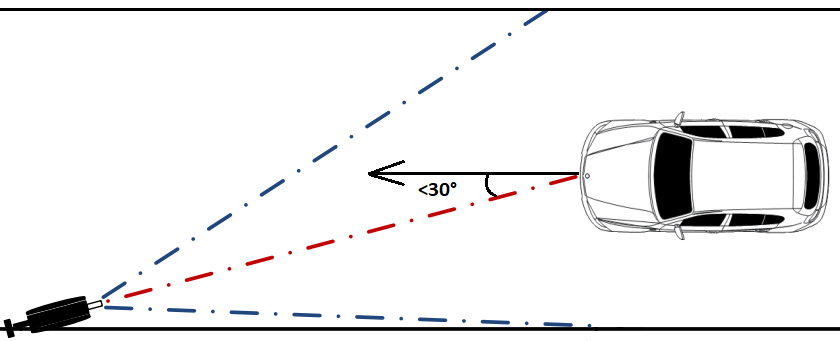

Если нет такой возможности установки камеры, то прибор можно установить сбоку проезжей части. При этом угол поворота камеры к движению автомобиля не должен быть очень большим (не более 30 градусов);
- На изображении угол поворота номера автомобиля относительно горизонтали (оси Х) должен быть минимальным (не более 15-30 градусов);
- На изображении размер номера автомобиля должен максимально совпадать с рекомендуемыми параметрами номера. Если фактические размеры номера значительно меньше или значительно больше рекомендуемых параметров, то вероятность качественного распознавания уменьшается.
Для того что бы узнать рекомендуемые размеры номера:
- щелкните правой клавишей мышки по центру видеоплеера на главной форме Автомаршала
- в выпадающем меню выберите пункт "Настройка области распознавания"
- в открывшемся окне на видео серой рамкой обозначен ("Предпочтительный") минимально рекомендуемый размер номера (20*80 px)
- рамки "Минимальный" и "Максимальный" можно перемещать в любую часть экрана (номер машины распознается по всему кадру)
Установка камеры над дорожным полотном¶
Самый лучший вариант - это установить камеру непосредственно над дорожным полотном.
В этом случае угол, под которым виден номер авто, в горизонтальной плоскости всегда будет оптимальным.
В вертикальной плоскости угол также будет оптимальным.
НЕУДАЧНОЕ и УДАЧНОЕ расположение камер при въезде машин с двух сторонНЕУДАЧНОЕ и УДАЧНОЕ расположение камер при въезде машин с двух сторон
НЕУДАЧНОЕ расположение камер
Камера расположена слишком близко ко въезду, поэтому номер машины 2 расположен к зоне распознавания под большим углом (% распознавания номеров будет значительно ниже).
УДАЧНОЕ расположение камер (используется 1 камера)
Камера вынесена дальше за въезд, поэтому номер машины 2 попадает в зону распознавания. Это позволяет распознавать номера более эффективно.
УДАЧНОЕ расположение камер (используются 2 камеры)
Если установить две камеры так же, как на схеме, то это обеспечит максимальный % распознавания номеров.
НЕУДАЧНОЕ И УДАЧНОЕ расположение камер при въезде машин с трех сторонНЕУДАЧНОЕ И УДАЧНОЕ расположение камер при въезде машин с трех сторон
НЕУДАЧНОЕ расположение камер
В данной ситуации номера машин 1 и 4, проезжая в зоне распознавания, недоступны для камеры, поэтому один из вариантов решения проблемы - это изменить расположение камер или добавить камеры на въезде и выезде.
УДАЧНОЕ расположение камер
В данной ситуации машины заезжают в зону распознавания с трех сторон, поэтому один из вариантов решения проблемы - это изменить расположение камер на въезде и выезде.
УДАЧНОЕ расположение камер
В данной ситуации машины заезжают в зону распознавания с трех сторон, поэтому один из вариантов решения проблемы - это установить вторую камеру на въезде и выезде.
Угол отклонения от горизонта (примеры изображения с камеры при НЕУДАЧНОМ И УДАЧНОМ расположении камер¶
НЕУДАЧНОЕ расположение камер¶
УДАЧНОЕ расположение камер¶
