Рекомендации по выбору камер¶

1. Фокусное расстояние объектива¶

Фокусное расстояние объектива определяет угол обзора видеокамеры, который в свою очередь влияет на размер номерной пластины на изображении.
Для надежного распознавания размер номера в кадре должен быть не менее 120х20 пикселей.

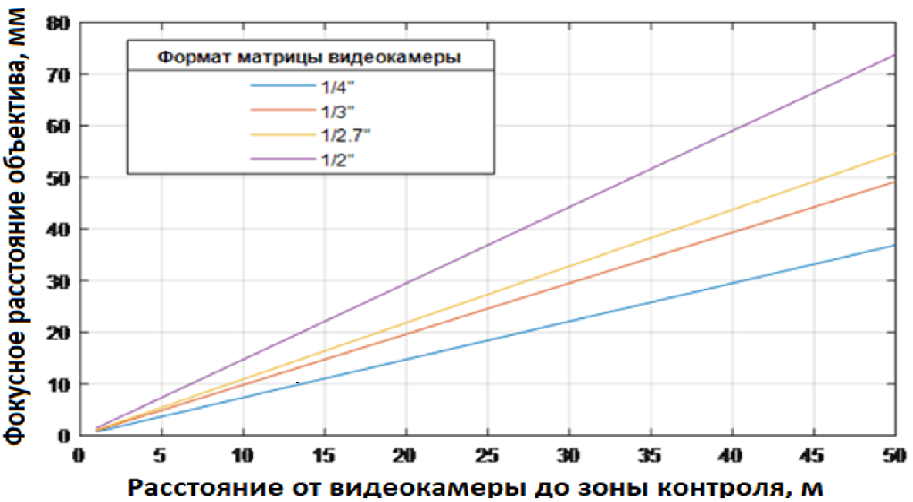

Ниже приведен график выбора фокусного расстояния объектива в зависимости от дистанции установки видеокамеры и формата светочувствительной матрицы:

Для удобства настройки мы рекомендуем использовать вариофокальные моторизированные объективы.
Для работы системы допускается использование камер с фиксированным фокусным расстоянием, но в таком случае необходимо заранее точно просчитывать оптическую схему.
В большинстве случаев есть возможность расположить камеру так, чтобы дальность до области распознавание не превышала 10 метров. При такой дальности подойдут камеры с вариофокальным объективом 2.8-12 мм.

!!!! Объективы зум и фокус которых настраиваются вручную требуют существенно больших трудозатрат при пусконаладочных работах, кроме того, в некоторых случаях фокусировка у таких объективов сбивается изза воздействия вибрации или температурных колебаний.

!!!! Если дальность до области распознавания более 20 метров, то сильно увеличивается влияние погодного фактора. В таких случаях рекомендуется отдавать предпочтения камерам с возможностью отключать функцию автоматической фокусировки.

2. Автоматическая регулировка диафрагмы и фиксированное значение выдержки затвора¶

Автомаршал поддерживает работу со всеми IP-видеокамерами. Однако для формирования качественного изображения движущегося автомобиля и исключения скоростного смаза номера камера должна поддерживать установку фиксированной выдержки (времени экспозиции) или ограничение ее максимального значения. При этом для контроля светового потока, поступающего на матрицу, и компенсации перепадов освещенности объектив камеры должен быть оснащен автоматической регулировкой диафрагмы (АРД) типа DC-Iris или P-Iris.

Рекомендуемые значения экспозиции (выдержки затвора) в зависимости от скорости движения автомобилей:
1/500 сек - для скорости авто до 30 км/ч
1/1000 сек - для скорости авто до 70 км/ч
1/2000 сек - для скорости авто до 150 км/ч
1/4000 сек - для скорости авто до 270 км/ч

!!!! Некоторые видеокамеры имеют возможность установки фиксированного времени экспозиции и имеют объектив с АРД, но АРД при фиксированной выдержке не работает. Рекомендуем перед покупкой уточнять об этой особенности у поставщиков оборудования или приобретать камеры, которые уже проверены в работе системы.

3.Другие характеристики¶

- Встроенная ИК подсветка
Мы рекомендуем переводить камеру в черно-белый режим и включать ИК подсветку на постоянной основе. Номерная пластина покрыта специальной светоотражающей краской и такой подход помогает увеличить шансы на качественное распознавание даже когда номер сильно загрязнен или покрыт слоем снега. Кроме того, это позволит избежать проблем в переходные периоды из дневного режима работы камеры в ночной. Бывает так, что камера считает, что света достаточно и в ночной режим не переходит, но номер уже видно недостаточно хорошо.

- Разрешение
Для качественного распознавания номеров вполне достаточно разрешения 1920×1080 (FullHD, 2 Mp).
Большее разрешение допускается, но в большинстве случаев оно избыточно и дает негативный эффект в виду повышенной нагрузки на процессор.

- FPS
Система поставляется в двух вариантах:
Для скоростей до 30 км/ч
Для скоростей до 270 км/ч
В первом варианте имеется внутреннее ограничение на обработку 10 кадров в секунду, поэтому в данном случае FPS камеры значения не имеет.
Во втором варианте рекомендуемый FPS рассчитывается индивидуально в зависимости от условий работы системы, но в большинстве случаев достаточно 24 кадров в секунду.

- Чувствительность матрицы
Подходят камеры с чувствительностью 0.01 Лк и ниже.

4.Полезные опции¶

-WDR (Wide Dynamic Range)
Выравнивает контрастность, когда в кадре есть одновременно очень яркие и темные участки.

-HLC (High Light Compensation)
Затемняет слишком яркие участки кадра, такие как фары машин или фонари.

-BLC (Back Light Compensation)
Компенсирует контровую засветку, высветляет темные объекты на переднем плане, когда позади них горит яркий свет.
