Подключение фотоэлементов к устройству ввода вывода показано на схеме в разделе "7.13.6 4С(PoE)-4L-6I-6O (-H). Схема подключения оборудования – 2 шлагбаума, 4 ИК датчика"¶

В некоторых случаях, когда в модуле управления шлагбаумом нет функции автоматического закрытия можно использовать следующую логику:

• для этого требуется наличие ИК-барьера

1. Пара фотоэлементов находится под стрелой шлагбаума.
2. Автомобиль подъезжает со стороны Въезда/Выезда и имеет допуск на территорию (номер из списка)
3. Запускается открытие шлагбаума (Триггер 1)
4. Шлагбаум открыт до тех пор пока авто не проедет зону с фотоэлементами.
5. Авто проезжает шлагбаум и зону с фотоэлементами
6. Луч фотоэлемента восстанавливается

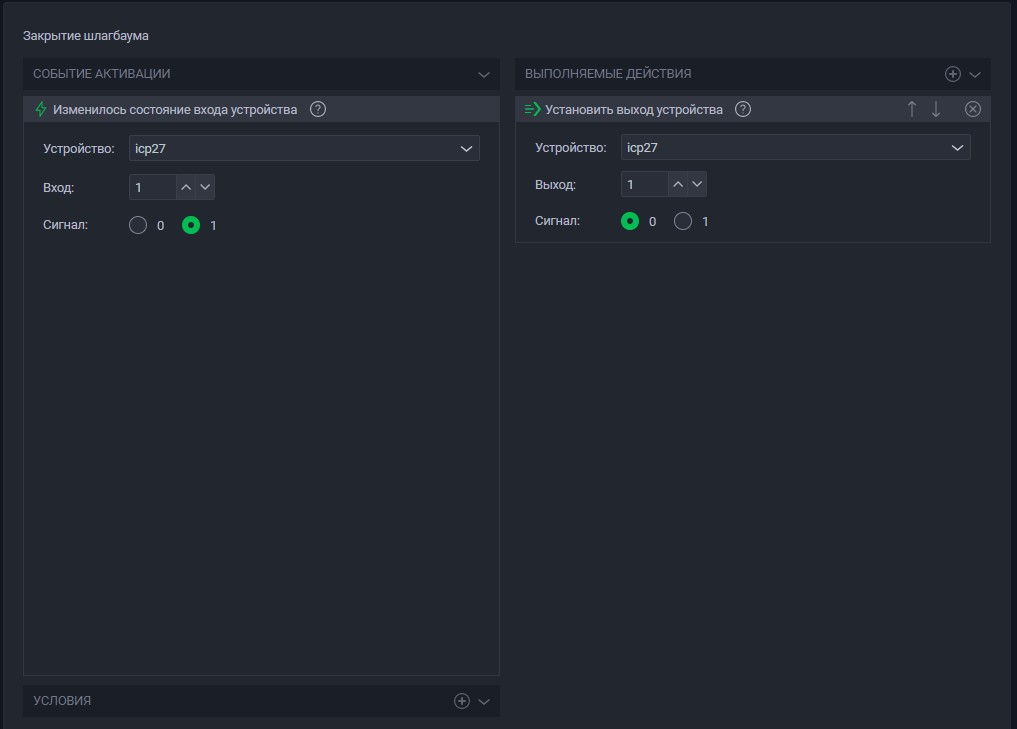

7. Подается сигнал на закрытие шлагбаума (Триггер 2) Описание Триггера 1: Авто из списка > Открыть шлагбаум (подать сигнал на Выход устройства 1, сигнал 1) Описание Триггера 2: Получен сигнал на Вход устройства 1, сигнал 1 (Луч после пересечения авто восстановился) Закрыть шлагбаум (подать сигнал на Выход устройства 1, сигнал 0)
